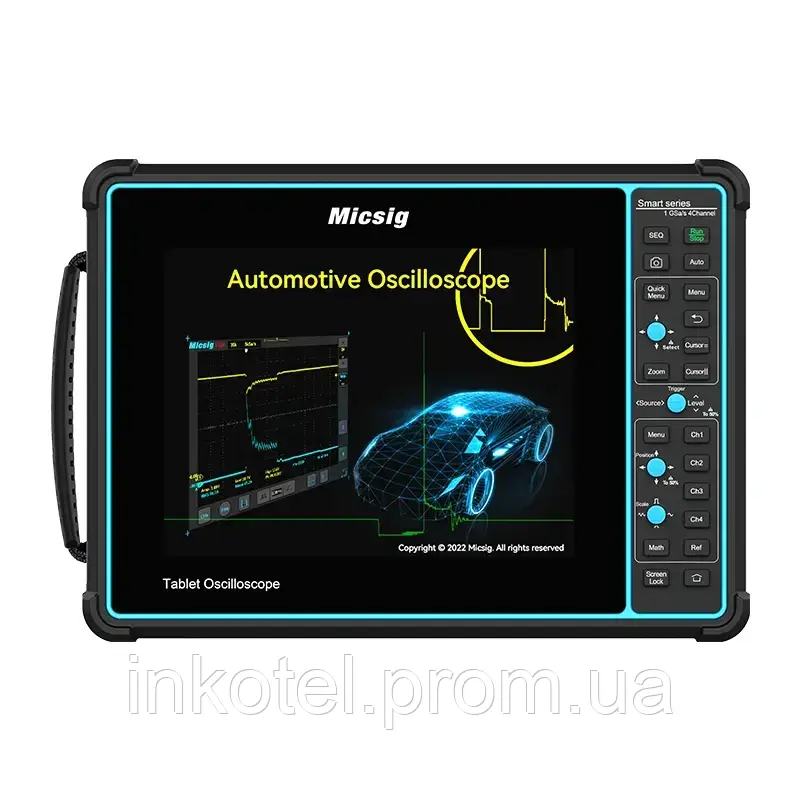

Цифровий автомобільний осцилограф Micsig SATO1004

Micsig SATO1004 Pro - нова версія всім відомого автомобільного планшетного автомобільного осцилографа від компанії Micsig.

Автомобільний планшетний осцилограф серії SATO1004

• Смуга пропускання: 100 МГц
• Частота дискретизації: 1 Гвиб/с
• Глибина пам'яті: 70 мегапікселів
• Каналів: 4

Неперевершений досвід експлуатації

8-дюймовий TFT-LCD ємнісний сенсорний екран із роздільною здатністю 800*600, сумісний із новим поколінням апаратних і програмних технологій.

Професійне виконання

Висока пропускна здатність, висока частота дискретизації, велика глибина пам'яті, відмінна продуктивність захоплення сигналу.

Портативний і настільний

• Вбудований літій-іонний акумулятор ємністю 7500mAh підтримує роботу в польових умовах протягом 5 годин
• Блокування вимкнення живлення забезпечує безпеку під час перенесення та зберігання
• Задня підставка з трикутним з'єднанням створює надійне встановлення приладу на столі

Тести кола зарядки / запуску

Підтримка зарядки / запуску 12 В і 24 В, пульсації зарядки, струму провертання та інших тестів

Різні тести датчиків

Підтримує тестування ABS, педалі акселератора, положення дросельної заслінки, тиску пального, витратоміра повітря, колінчастого вала, розподільного вала, детонації, карти тощо.

Виконавчі механізми

Одне натискання для отримання сигналів, швидко і просто.

Підтримка різних тестів приводу: напруги і струми декількох паливних форсунок, сигнали керування вентилятором, зміна часу газорозподілу, електромагнітні клапани з вугільним балоном, електромагнітні клапани EGR і т. д.

Запалювання

Включаючи первинне запалювання, вторинне запалювання і комбіновані тести первинного + вторинного запалювання.

Мережа

CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay і K line

Комбіновані тести

Кілька каналів осцилографа можуть бути виміряні разом для виконання різних комбінованих тестів, таких як комбінований тест колінчастого вала і розподільного вала або комбінований тест первинного запалювання і напруги паливної форсунки і т. д.

Багатофункціональна кнопкова панель

Високоінтегровані багатофункціональні кнопки, інноваційні 5-позиційні навігаційні джойстики забезпечують швидке і точне управління різними операціями.

Оновлене внутрішнє сховище об'ємом 32 ГБ

Дає змогу користувачам зберігати й отримувати доступ до масових файлів, як-от сигнали, скріншоти та записані відео.

Інтелектуальні з'єднання

• Програмне забезпечення для ПК + додаток для мобільного телефону (Android / iOS) дистанційне керування через Wi-Fi, USB
• Можливість доступу в Інтернет для онлайн-оновлення
• Може проектуватися через порт HDMI для демонстрації в навчальних та освітніх цілях

Основні технічні характеристики

• Смуга пропускання: 100 МГц
• Канали: 4
• Частота дискретизації: 1GSa/S (одноканальний)
• Глибина пам'яті: 70 мегапікселів (одноканальний)
• Тест підтримки: Схема зарядки і запуску, датчики, виконавчі механізми, запалювання, мережі (включно з CAN, LIN, Flexray, K line тощо), Комбіновані тести.
• Фільтр пропускної здатності: Повна смуга пропускання, низькі частоти
• Порт вводу/виводу: Wi-Fi, USB 3.0/2.0 хост, USB Type-C, заземлення, HDMI, вихід тригера
• Дисплей: 8 "TFT LCD ємнісний сенсорний екран, 800*600 пікселів, 14*10 сіток
• Розміри / Вага нетто: 265*192*50 мм / 1,9 кг (з батареєю)
