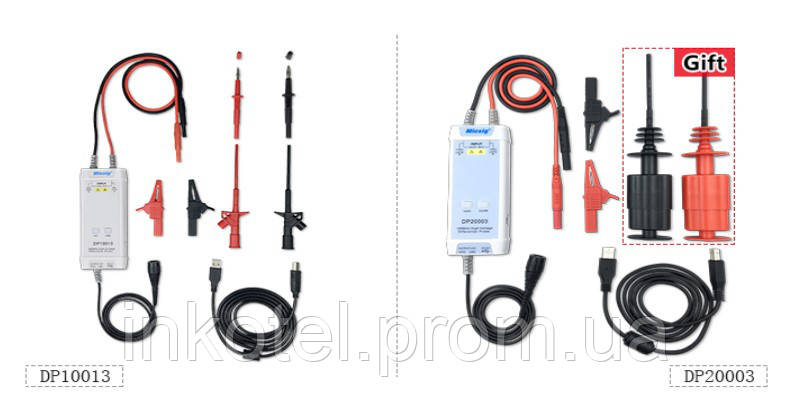

DP10013 Micsig Диференціальні датчики високої напруги
Модель | DP20003 | DP10013 | ||
Пропускна здатність | 100MHz | 100MHz | ||
Час наростання | 3.5 ns | 3.5 ns | ||
Ослаблення |
200X 2000X |
50X 500X |
||
Придбання | ± 2% | ± 2% | ||
Максимальна диференціальна тестова напруга (DC + AC PK-PK) |
560V (200X) 5600V (2000X) |
130V (50X) 1300V (500X) |
||
Максимальна вхідна напруга загального режиму (DC + AC PK-PK) |
560V (200X) 5600V (2000X) |
130V (50X) 1300V (500X) |
||
Вхідний шум |
≤160mVrms (200X) ≤920 мВгмѕ (2000X) |
≤40mVrms (50X) ≤230 мВгмѕ (500X) |
||
Коефіцієнт відхилення від загального режиму |
> 80дБ (DC) > 60дБ (100KHz) > 50дБ (1 МГц) |
> 80дБ (DC) > 60дБ (100KHz) > 50дБ (1 МГц) |
||
Вхідний опір |
50м / 1.25pF (диференціальний) 25MΩ / 2.5pF ( без заземлення ) |
10MΩ / 1pF (диференціальний) 5MΩ / 2pF ( без заземлення ) |
||
Выходное напряжение | ≤3V | ≤3V | ||
Сигнал перевантаження | Спалах кнопок | Спалах кнопок | ||
Джерело живлення | DC 5V, USB-живлення | DC 5V, USB-живлення | ||
Потужність | 0.85 W | 0.85 W | ||
Розміри | 14.5 cm * 6см * 2.7 cm | 14.5 cm * 6см * 2.7 cm | ||
Довжина вхідного кабелю | Приблизно 60 см | Приблизно 60 см | ||
Довжина вихідного кабеля | Приблизно 90 см | Приблизно 90 см |
Основні | |
---|---|
Виробник | Micsig |
- Ціна: 9 850 ₴
